Home
/
spareparts
Spare parts

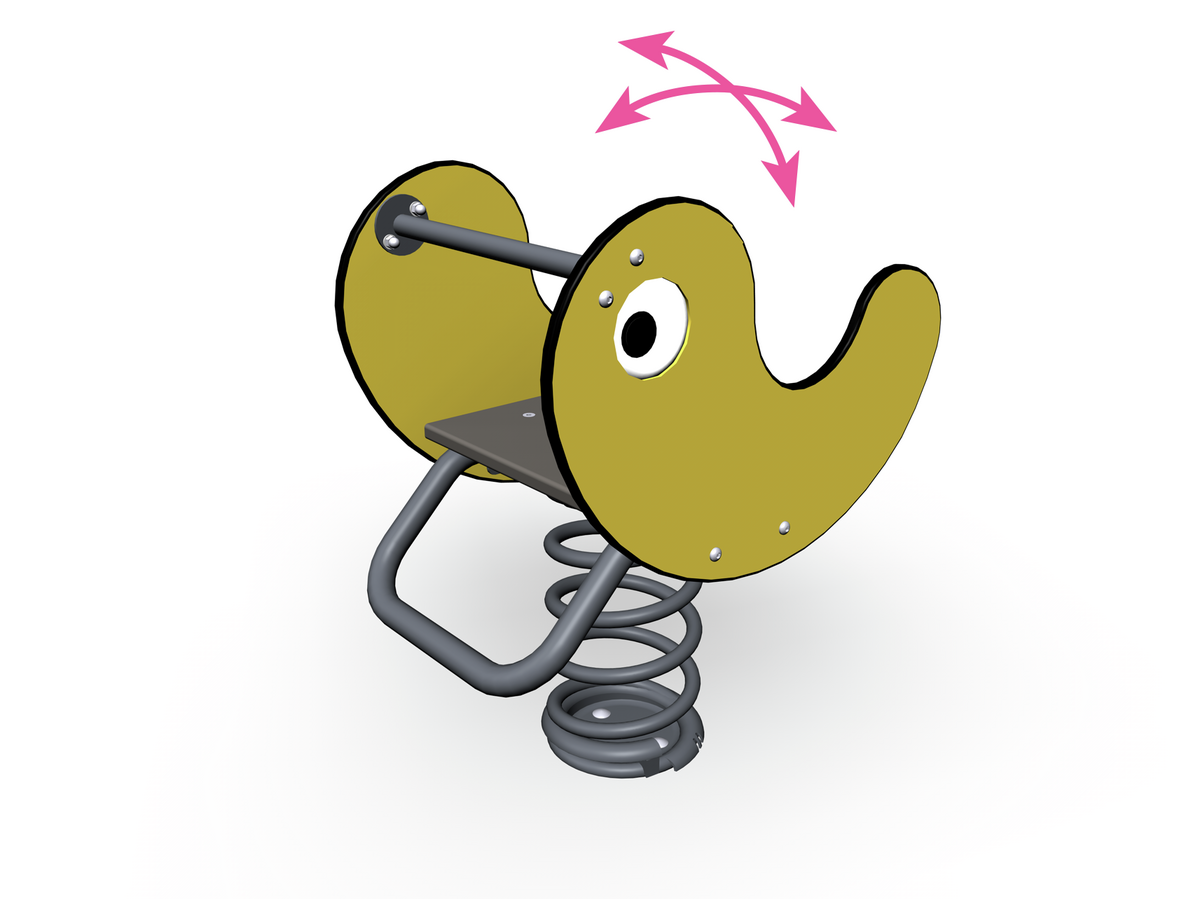

J51511M
PICO
Downloads
Spare parts
Downloads
Technical information
Original product structure
Spare parts
702286
PRINTED LABEL 65x65
702286SP
PRINTED LABEL 65x65
703087
703087SP
SEAT PICO YELLOW
705101
GROUND ANCHOR
705101
GROUND ANCHOR
903191
FASTENING PLATE FOR SPRING
903192
903191
FASTENING PLATE FOR SPRING
903192SP
SPRING 20x200 GREY
Downloads
InstallationInstructions (.pdf)
PRODUCT MODEL J51511M (.dwg)
SIDE VIEW J51511Msi (.dwg)
TOP VIEW J51511Mpl (.dwg)
Technical information
User age
1+

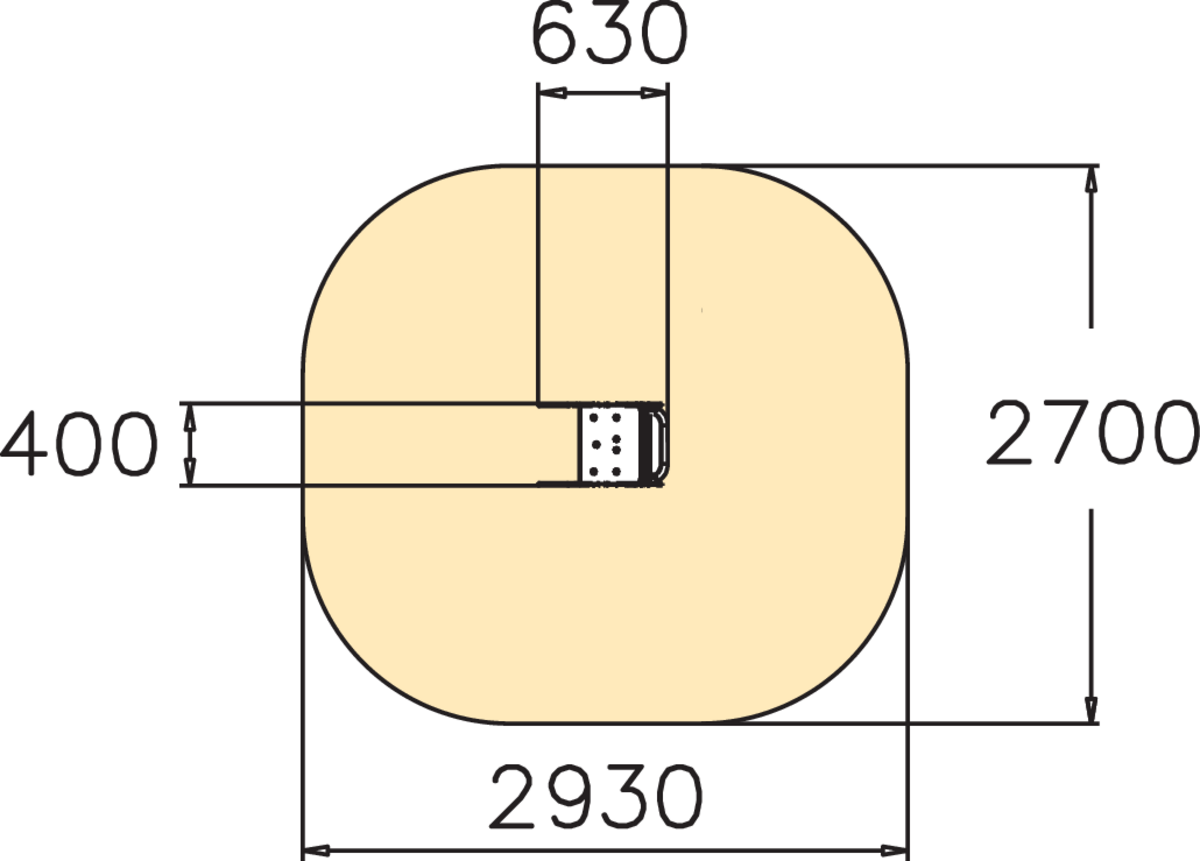

FALLING SPACE LENGTH, MM
2930
FALLING SPACE WIDTH, MM
2700
Max. free fall height, mm
600
Impact area, m²
7

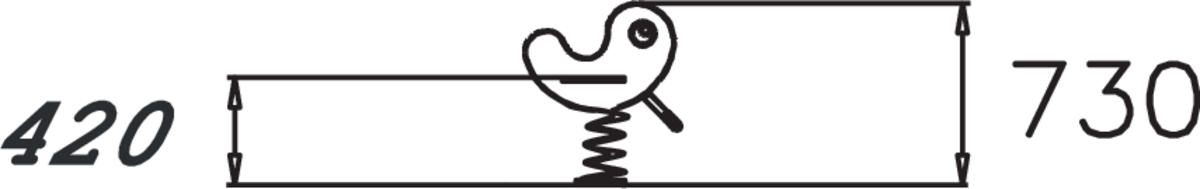

Product height, mm
730
Product lenght, mm
630
Product width, mm
400
Height required, mm
1970
IMPACT AREA LENGTH, MM
2930
IMPACT AREA WIDTH, MM
2700
